礦用地震電法監測系統是福州華虹智能科技股份有限公司開發的一款全新的地震電法雙探技術監測平臺，該系統由計算機、授時服務器、KDW127/12B礦用隔爆兼本安型直流穩壓電源、KJ2207-Z礦用隔爆兼本安型地震電法監測主站、KJ2207-F礦用本安型地震電法監測分站、地震傳感器與電法傳感器及其它必要設備組成。實現礦山巷道掘進過程中巷道前方地質條件的探測，滿足煤礦企業快速掘進安全智能高效實現的迫切需要。



系統特性

● 光纖傳輸距離：?jiǎn)文＃?310nm，最大傳輸距離10km

● 同步方式：PTP同步（地面衛星授時）

● 同步精度：≤100ns

● 最大監控容量：每臺分站接入最大拾震傳感器為16個，16個電法電極

● 系統以掘進設備破巖過程作為地震激發震源，以構造活化為被動震源，具備實時地震數據采集、數據自動處理與動態地震成像的地震法超前探測系統，探測前方地質異常體

● 具備多頻偽隨機電場發射、實時電法數據采集、自動數據處理和動態電阻率成像的電法超前探測系統，探測前方富水體

● 通過對地震和電法超前探測數據耦合分析，開展掘進作業前方的含、導水通道（構造）與富水區的動態分析和預警技術研究，實現智能隨掘超前預測預報



系統功能

● 采用多頻偽隨機發射與接收技術，實現電法主動場的探測，將得到多頻的電法、電流信號通過多頻數據反演形成電阻率成像的電法超前探測系統，用于探測前方富水體（數據過濾、電阻率計算、巷道空腔校正、不均勻體校正、地層背景校正等功能）

● 利用掘進設備破巖（煤）震動作為震源信號，通過人工與自動化雙重拾取，用于進行震源模型計算、各道地震信號的干涉處理、形成地震道集干涉，通過超前MSP成像形成地震法超前探測系統，用于探測前方地質異常體（壞道選擇、噪聲壓制、掘進選擇、道集干涉、超前速度掃描、超前MSP成像、破巖震源信號的頻譜計算、破巖震源子波計算功能等）

● 通過對地震和電法超前探測數據耦合分析，開展盾構機、掘進機等掘進作業線前方的含、導水通道（構造）與富水區的動態分析和預警技術研究，實現智能隨掘超前預測預報，也可用于回采工作面地質構造隨采地震監測。



成果圖片展示

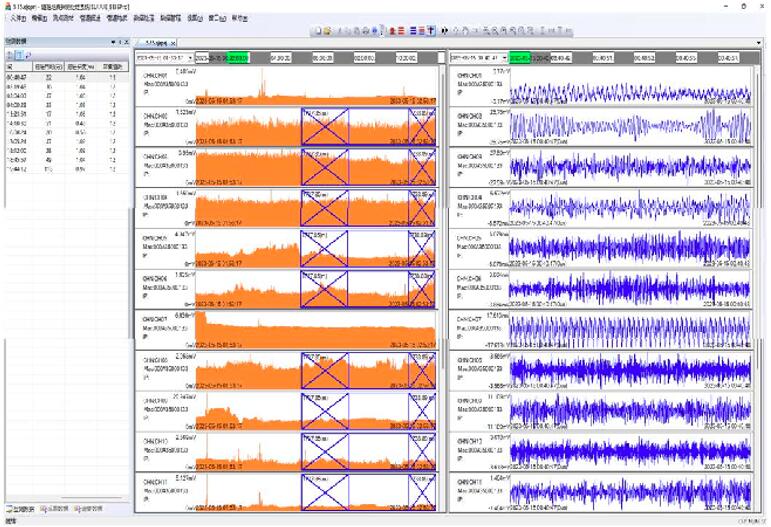

地震信號采集

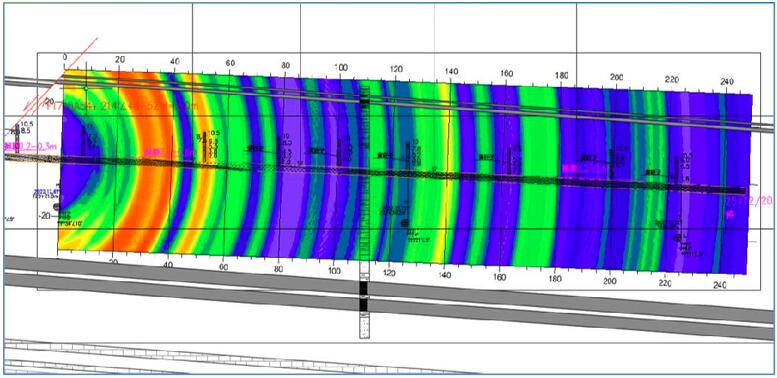

巷道超前偏移反射地震剖面

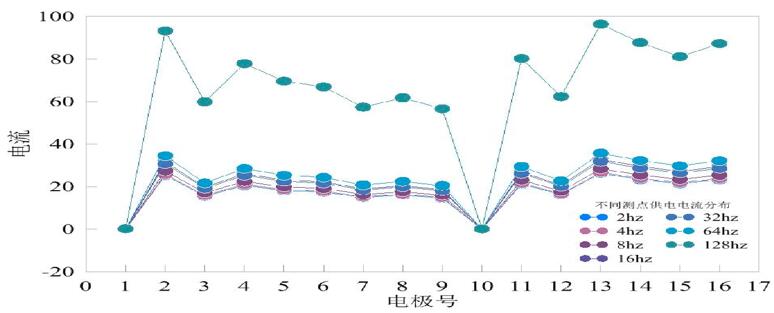

各電極發射電流曲線

各電極的接收電壓曲線

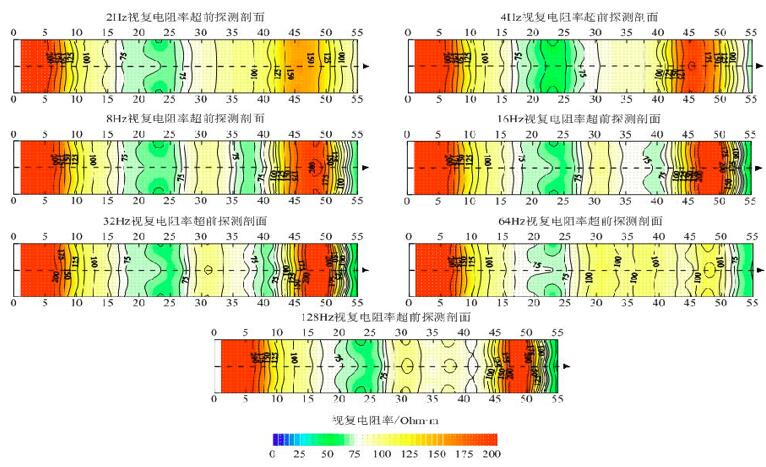

7頻視復電阻率超前探測結果圖
